AEMP II, AEMP III и DIMM Fit: опции настройки памяти на материнских платах с чипсетами Intel Z890 и B860

С выходом UEFI BIOS 3002 и 3103 материнские платы ASUS на базе чипсетов Intel Z890 и B860 получили расширенные возможности работы с различными конфигурациями памяти, включая «смешанные» варианты.

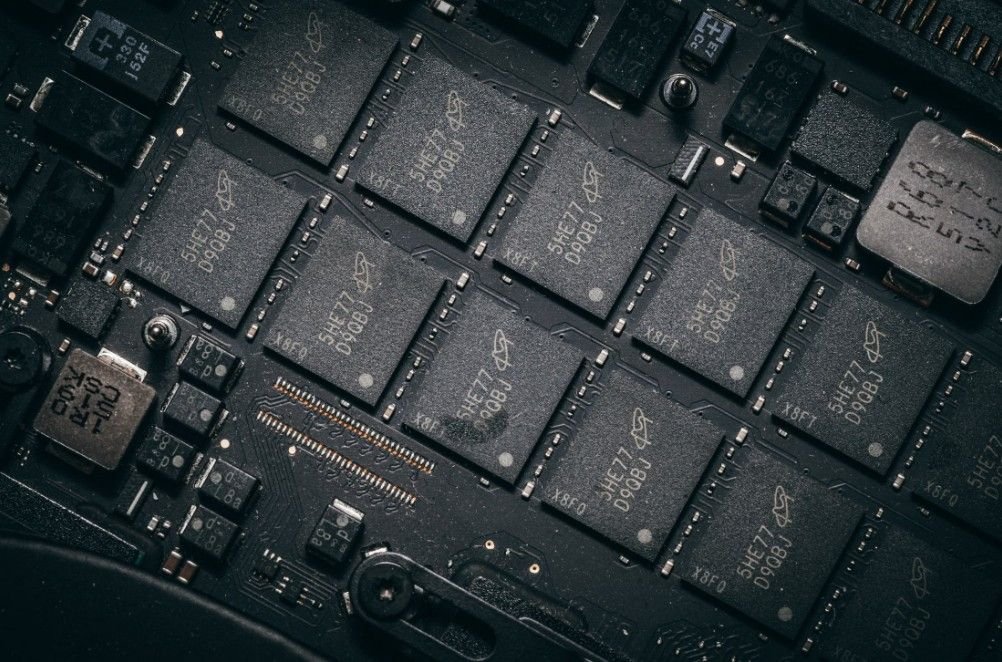

Модули DDR5 можно условно разделить на две категории. Стандартная память JEDEC рассчитана прежде всего на совместимость и стабильность. Такие планки работают с параметрами, соответствующими отраслевым стандартам, и часто не имеют радиаторов.

Память должна быть стандартной JEDEC DDR5, то есть без профиля Intel XMP или AMD EXPO.

Модули с поддержкой Intel XMP изначально рассчитаны на более высокие тактовые частоты. Производитель памяти задаёт в XMP-профиле заранее протестированную комбинацию частоты, таймингов и напряжения. Пользователю достаточно выбрать соответствующий профиль в UEFI BIOS.

Опция AEMP предназначена для другого сценария. ASUS Enhanced Memory Profile появился ещё в 2021 году на материнских платах ASUS Z690.

В последующих версиях (AEMP II и AEMP III) технология получила поддержку конфигураций с четырьмя модулями DIMM общей ёмкостью до 256 Гбайт.

Главное отличие заключается в способе настройки. Intel XMP использует профиль, непосредственно записанный производителем в память.

AEMP II и AEMP III анализируют не только доступные JEDEC-параметры модулей, но и характеристики процессора, материнской платы и оверклокерский потенциал.

После выбора AEMP материнская плата запускает процедуру подбора параметров. Она перебирает различные сочетания характеристик памяти и напряжений, чтобы найти подходящий баланс. Обычно этот процесс занимает менее пяти минут.

Что именно учитывает AEMP II и AEMP III?

Настройка AEMP основывается на нескольких группах данных: JEDEC-профилях установленных планок, характеристиках CPU и возможностях конкретной материнской платы.

AEMP II и AEMP III не являются универсальной заменой инструментам DIMM Fit.

Последний параметр ASUS называет Motherboard Memory Overhead. Он зависит не только от чипсета, но и от конструкции конкретной платы.

Например, ROG Maximus Z890 Apex, обладает высоким потенциалом разгона памяти благодаря конфигурации 1DPC (один слот DIMM на канал).

А, скажем, в ROG Maximus Z890 Extreme и ROG Maximus Z890 Hero используется технология NitroPath DRAM, которая значительно улучшает возможности разгона памяти на материнских платах с конфигурацией 2DPC (два слота DIMM на канал).

Какие модули можно использовать с AEMP?

Память должна быть стандартной JEDEC DDR5, то есть без профиля Intel XMP или AMD EXPO. Обычно такие модули не имеют массивных радиаторов.

Кроме того, установленные модули должны быть одного типа: UDIMM или CUDIMM. Аналогичное требование относится к ранговой организации: можно использовать Single Rank или Dual Rank DIMM, но смешивать их нельзя.

Проверить характеристики установленной памяти можно непосредственно в UEFI BIOS через инструмент ASUS SPD Information. Он показывает производителя, номер модели, серийный номер, JEDEC-информацию, плотность микросхем, организацию модуля и тип DDR5. Для определения типа памяти используется поле Type, а для определения рангов — Module Organization.

Тест со смешанными JEDEC-модулями

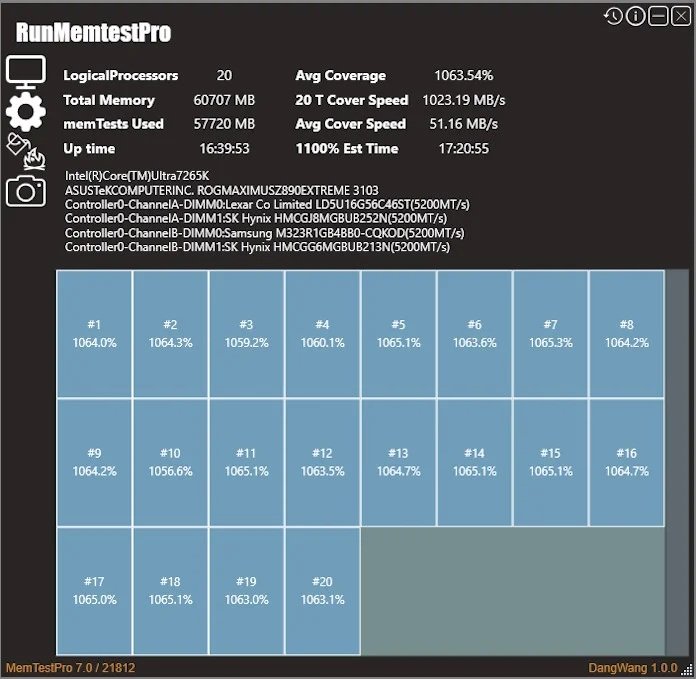

ASUS продемонстрировала возможности AEMP II на системе с четырьмя различными модулями памяти. В тестовой конфигурации использовалась материнская плата ROG Maximus Z890 Extreme, процессор Intel Core Ultra 7 265K и актуальная версия BIOS.

Четыре установленных модуля были максимально разными:

• DIMM_A1: Samsung M323R1GB4BB0-CQKOD (8 Гбайт, DDR5-4800)
• DIMM_A2: SK Hynix HMCGG6MGBUB213N (12 Гбайт, DDR5-5600)
• DIMM_B1: Lexar (Micron) LD5U16G56C46ST (16 Гбайт, DDR5-5600)
• DIMM_B2: SK Hynix HMCGJ8MGBUB252N (24 Гбайт, DDR5-5600)

Активация AEMP II и AEMP III в UEFI

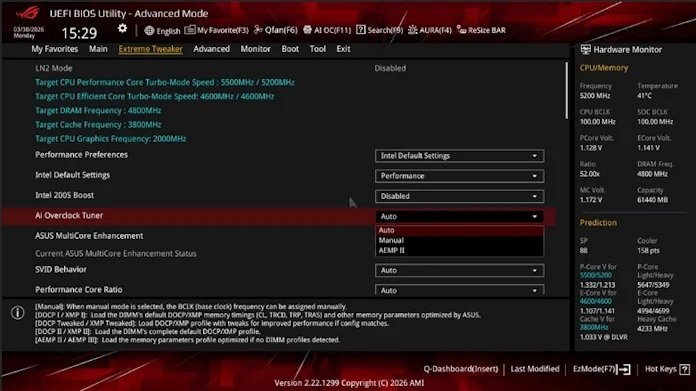

После загрузки UEFI пользователь открывает меню Extreme Tweaker, переходит к параметру AI Overclock Tuner и выбирает доступный профиль AEMP. Для UDIMM используется AEMP II, а для CUDIMM — AEMP III.

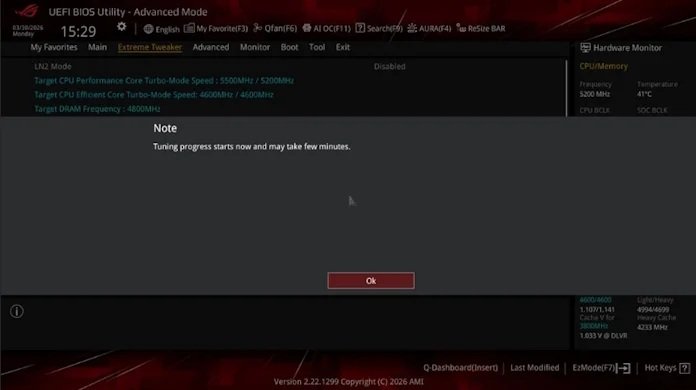

После запуска AEMP II плата анализирует характеристики процессора, памяти и платформы и подбирает частоту, тайминги и вольтаж. В представленном тесте процедура заняла около пяти минут.

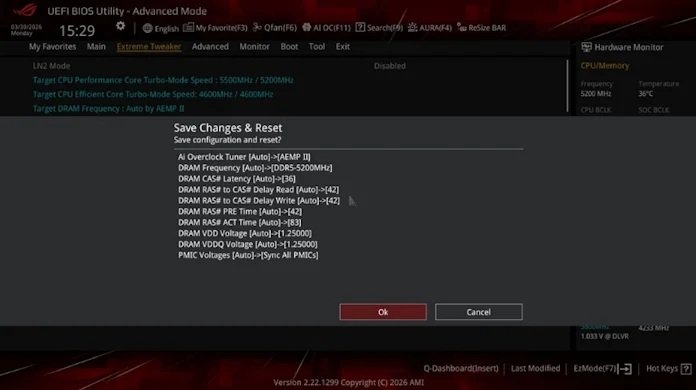

После завершения настройки система предложила сохранить изменения и перезагрузиться. В результате частота DRAM была установлена на 5200 МГц вместо исходных 4800 МГц, а задержка CAS снизилась с CL48 до CL36.

AEMP II и AEMP III не являются универсальной заменой инструментам DIMM Fit. Эти технологии рассчитаны на разные типы памяти и разные подходы к настройке.

AEMP ориентирована на стандартные JEDEC-модули и требует минимального вмешательства пользователя. Система сама анализирует конфигурацию и выбирает подходящие параметры. Обычно настройка занимает несколько минут.

AEMP работает даже с одной планкой памяти.

DIMM Fit и DIMM Fit Pro, напротив, предназначены для более гибкой работы с памятью, которые поддерживают профили Intel XMP. Такие планки изначально рассчитаны на работу за пределами стандартных JEDEC-параметров.

Производители используют более качественные компоненты, включая PCB, контроллеры и микросхемы памяти, а также устанавливают более массивные радиаторы для отвода тепла.

У таких модулей выше потенциал разгона, но одновременно требуется более сложная настройка. Именно для этого ASUS предлагает DIMM Fit.

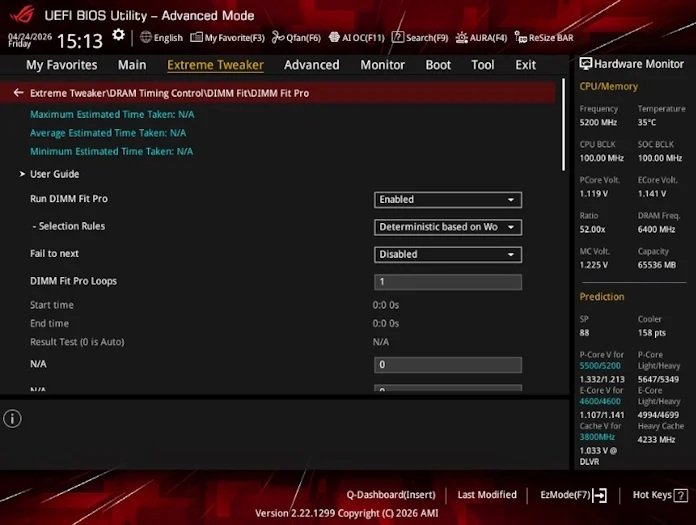

Главное различие между DIMM Fit и DIMM Fit Pro заключается в степени контроля со стороны пользователя. Обе технологии выполняют схожую работу, но версия Pro предоставляет больше возможностей.

Как работает DIMM Fit?

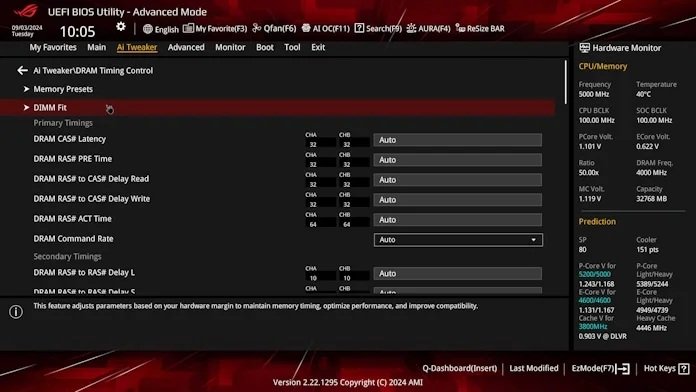

В UEFI BIOS необходимо открыть AI Tweaker, затем DRAM Timing Control и найти параметры DIMM Fit. Пользователь задаёт необходимые ограничения и выбирает профиль, после чего начинается процедура тестирования. В отличие от AEMP, этот процесс может продолжаться несколько часов, а ПК за это время много раз перезагружается.

Длительная процедура связана с тем, что DIMM Fit пытается найти более подходящие параметры для конкретного комплекта памяти.

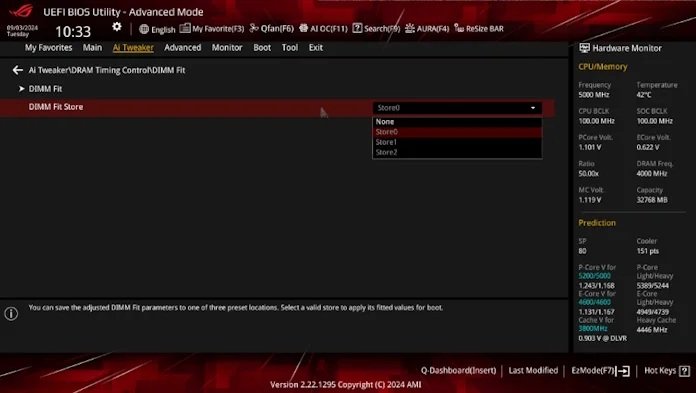

Это может быть полезно в нескольких сценариях: при попытке увеличить частоту выше текущего стабильного значения, при возникновении нестабильности после активации Intel XMP или при необходимости подобрать дополнительные параметры вручную. После завершения тестирования DIMM Fit сохраняет полученный профиль.

Что происходит при использовании одного DIMM?

AEMP работает и с одной планкой памяти. Это позволяет использовать, например, один стандартный JEDEC-модуль на 32 или 64 Гбайт.

Двухканальная конфигурация по-прежнему является оптимальной, однако на современных ПК разница между одной и двумя планками в некоторых сценариях может быть минимальной.

При этом характер нагрузки имеет значение. Для игр использование одного модуля DIMM может давать более высокий уровень производительности относительно двухканального режима.

У одной планки есть и преимущество с точки зрения настройки AEMP. Алгоритму приходится работать только с одним модулем, тогда как добавление каждой новой планки снижает потенциал. Поэтому одиночная планка может предоставить более широкие пределы для настройки производительности и стабильности.

Это также может иметь значение при смешивании двух модулей с сильно различающимися характеристиками или при подозрении на неисправность одной из планок.
