Именно VRM определяет, насколько стабильно материнская плата сможет обеспечивать процессор энергией при высокой нагрузке. Особенно это актуально для современных флагманских CPU, которые способны потреблять сотни ватт в длительных рабочих сценариях.
Но действительно ли дорогая материнская плата с мощной подсистемой питания предлагает заметное преимущество, или большинство пользователей переплачивают за характеристики, которые никогда не используют?
VRM (Voltage Regulation Module) — это система преобразования напряжения, которая отвечает за питание процессора.
Чтобы ответить на этот вопрос, стоит разобраться, как работает VRM, какие параметры действительно важны и сильно ли отличаются бюджетные и топовые модели друг от друга в реальных тестах.
Что такое VRM и зачем он нужен материнской плате?
VRM (Voltage Regulation Module) — это система преобразования напряжения, которая отвечает за питание процессора. Блок питания компьютера подает стандартное напряжение 12 В, однако CPU работает с гораздо меньшими значениями — обычно от 1 до 1,5 В.
Задача VRM заключается не просто в снижении напряжения, а в формировании стабильного питания без скачков. Любые нестабильности могут привести к сбоям системы, снижению частот или даже аварийному выключению компьютера.
Подсистема питания состоит из нескольких основных элементов:
- PWM-контроллер — управляющий компонент, который формирует сигналы для силовых транзисторов и регулирует выходное напряжение.
- MOSFET-транзисторы — силовые ключи, которые быстро переключают ток в цепи преобразователя, обеспечивая преобразование входного напряжения в требуемое выходное.
- Дроссели (Chokes) — индуктивные элементы, которые сглаживают пульсации тока после переключения силовых транзисторов.
- Конденсаторы — стабилизируют напряжение и компенсируют кратковременные изменения нагрузки.
Все эти компоненты вместе формируют VRM. Чем больше фаз используется, тем равномернее распределяется нагрузка между компонентами.
Почему мощные процессоры требуют качественного VRM?
Современные топовые процессоры предъявляют значительно более высокие требования к питанию, чем модели предыдущих поколений.
Например, ЦП Ryzen 9 способны длительно работать при высоком энергопотреблении, создавая серьезную нагрузку на силовые элементы материнской платы.
Чем выше количество фаз и мощность VRM, тем больше тепла выделяется.
VRM выделяет большое количество тепла, поэтому производители устанавливают мощные радиаторы для охлаждения. Если температура силовых компонентов становится слишком высокой, процессор начинает снижать частоты автоматически. Такой механизм защиты называется троттлингом.
Критическая температура зависит от MOSFET, однако у многих компонентов опасная зона стартует с отметки в 100 °C.
Чем отличаются бюджетные и дорогие VRM?
Подсистема питания сильно зависит от класса материнской платы. На современных платах высокого уровня с чипсетами AMD X870E или Intel Z890 обычно используются:
- MOSFET-транзисторы, рассчитанные на 80–110 А;
- большое количество фаз питания;
- массивные радиаторы;
- улучшенные термопрокладки;
- иногда тепловые трубки и активное охлаждение.
Средний сегмент чаще предлагает:
- MOSFET-транзисторы, рассчитанные на 50–80 А;
- меньшее количество фаз;
- более компактные радиаторы.
- Самые доступные платы обычно имеют:
- минимальное количество фаз;
- слабые силовые компоненты;
- небольшие радиаторы или их отсутствие.
При этом многие бюджетные модели формально поддерживают даже флагманские чипы, однако такая совместимость не всегда означает стабильную работу под максимальной нагрузкой.
Например, недорогая плата может запуститься с мощным Ryzen 9 или Core Ultra, но при длительном рендеринге, компиляции или других тяжелых задачах VRM, скорее всего, начнет перегреваться, заставляя процессор снижать частоты.
Количество фаз и ток: главный показатель возможностей VRM
Один из самых простых способов оценить возможности подсистемы питания — посмотреть на количество фаз и характеристики MOSFET.
Например:
- 12 фаз с MOSFET-транзисторами, рассчитанными на 80 А, дают теоретический запас около 960 А;
- 20 фаз с MOSFET-транзисторами, рассчитанными на 110 А, обеспечивают до 2200 А.
Для флагманских процессоров желательно иметь запас примерно 900 А и выше, поскольку это снижает нагрузку на каждый отдельный компонент VRM и повышает стабильность.
При этом количество фаз — не единственный фактор. Важны также:
- тип используемых силовых компонентов;
- качество MOSFET;
- эффективность контроллера;
- настройка BIOS;
- качество охлаждения.

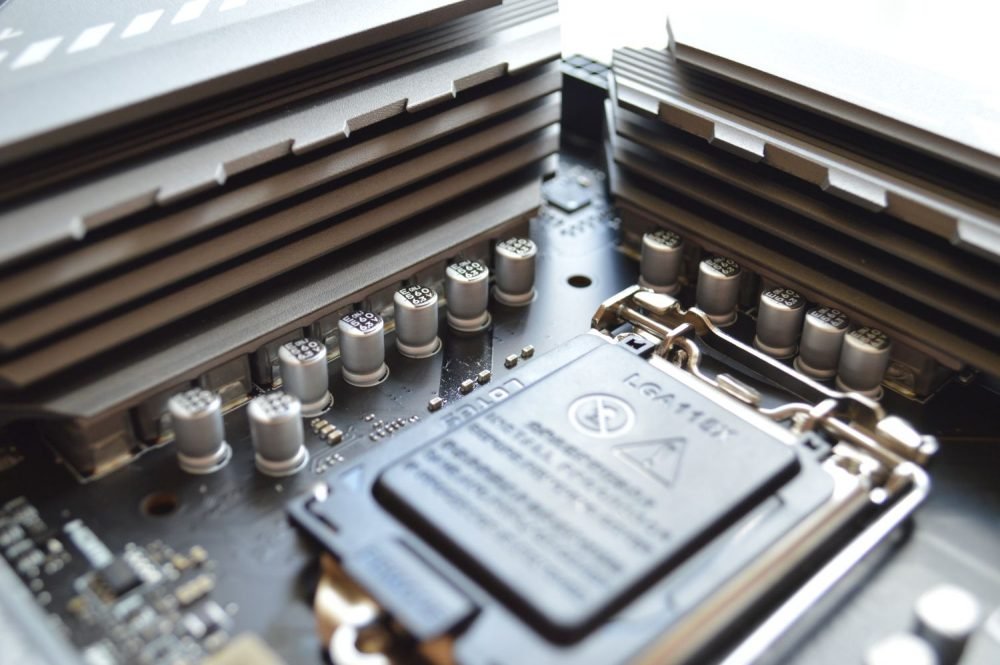

Охлаждение VRM: почему радиаторы действительно важны?
Даже самая мощная подсистема питания бесполезна без эффективного отвода тепла. Радиаторы VRM могут сильно отличаться:
- простые алюминиевые блоки на недорогих платах;
- крупные конструкции на моделях среднего класса;
- массивные охлаждающие системы с тепловыми трубками на топовых платах.
Чем выше количество фаз и мощность VRM, тем больше тепла выделяется, но одновременно производители устанавливают более эффективное охлаждение.
Для процессоров с энергопотреблением около 65 Вт (TDP) «голая» подсистема питания обычно не вызывает проблем. Однако владельцам мощных CPU лучше избегать плат без радиаторов в зоне VRM.
Также важен воздушный поток внутри корпуса: даже хороший радиатор не сможет эффективно работать, если отсутствует грамотная циркуляция воздуха внутри корпуса.
Практические тесты: разница между дорогими и бюджетными платами
Испытания показали интересную картину: разрыв между современными моделями среднего и высокого класса оказался значительно меньше, чем можно было ожидать.
При сравнении плат на базе чипсетов AMD X870/X870E/B850 и Intel Z890/B860 температура VRM у всех протестированных материнских плат находилась в достаточно узком диапазоне: разница между моделями составляет около 15 °C.
Производительность: влияет ли VRM на скорость процессора?
Во время тестирования материнских плат стоимостью от 180 долларов до 1000 долларов серьезных различий в производительности обнаружено не было.
С процессором Core Ultra 285K ни одна из протестированных плат не столкнулась с ограничением питания. Аналогичная ситуация наблюдалась с Ryzen 9 9900X.
Даже использование более горячего Ryzen 9 9950X, согласно результатам анализа, скорее всего, не изменило бы общую картину: большинство качественных плат среднего уровня способны раскрыть возможности процессора полностью.
Где бюджетные платы действительно проигрывают?
В тестах с платами Intel Z790, B760 и H770, а также AMD X670E и B650 были замечены более серьезные отличия. Особенно сильно страдали бюджетные Intel-платы, поскольку процессоры этой компании традиционно имеют более высокий уровень энергопотребления.
На AMD-сборках разница была менее выраженной, хотя некоторые бюджетные модели также показали снижение производительности.
Причины могли быть разными:
- перегрев VRM;
- ограничения BIOS;
- лимиты мощности;
- работа процессора только в рамках базовых характеристик.
Некоторые недорогие платы специально ограничивают энергопотребление CPU, чтобы сохранить стабильность работы системы.
Нужно ли покупать дорогую материнскую плату?
Главный вывод тестирования заключается в том, что большинству пользователей не нужна очень мощная подсистема питания. Для обычного игрового компьютера или рабочей станции с процессорами middle-end уровня вполне достаточно качественной платы среднего класса.
Однако есть ситуации, когда экономить не стоит:
- использование флагманских процессоров Ryzen 9 или Core Ultra;
- длительные многопоточные нагрузки;
- профессиональный рендеринг;
- ручной разгон;
- экстремальный оверклокинг.
